粉末涂料的热敏底材和非导电材料
热敏底材一般为非导电材料,如木材、中密度板、塑料、陶瓷等,故在静电涂装时应考虑以下几个问题:
①底材预热或预涂导电底漆;②进步塑料底材的导电性;③可能的情况下进步底材的水分含量。
热敏底材涂装时应尽可能下降固化温度,因而所用粉末涂料应该可低温固化或辐射固化,可供选择的固化技能包含:
①低温固化,125 ℃×25 min;②近红外固化,数秒;③UV 固化;④过氧化物固化,内模粉末涂装。
超低温烘烤固化体系
低温热固化体系是粉末涂料商场上仍在增长的品种。通过调整促进剂混合物制成一系列新型聚酯。

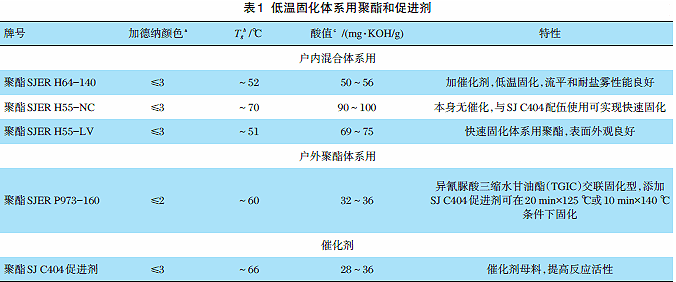

选用环氧树脂或缩水甘油基化合物在125 ℃的低温下经较长时刻的烘烤而固化成膜,首要用于热敏底材涂装。用于超低温烘烤系统的实验性聚酯和促进剂如表1 所列。
低温热固化体系主要应用于MDF 涂装。近年来MDF 行业发展迅速,对无溶剂涂料有很强的需求。MDF 本身具有某些特性,对其进行粉末涂料涂装有以下特殊的工艺条件要求。
(1)MDF 不同批次间的质量一致性
①密度散布稳定(约780 kg/m3);
②水分散布的随机性,从导电性和脱气性要求来看,MDF 的水分应操控在6%~7%;
③尺寸的温度稳定性。
(2)预热要求(红外灯照射30 s)底材温度在70~80 ℃之间。
(3)静电喷涂(电晕带电/摩擦带电)操控静电喷涂操控,不然难以预估涂膜厚度。
选用试验室制备的聚酯树脂制造粉末涂料,表2~5给出了试验配方以及在金属底材和MDF 底材上涂装的试验结果。
粉末涂料制备选用的是试验型单螺杆挤出机,挤出温度80~90 ℃,螺杆转速200 r/min;电晕静电喷枪喷涂制板,底材为钢板、铝板和MDF 板。

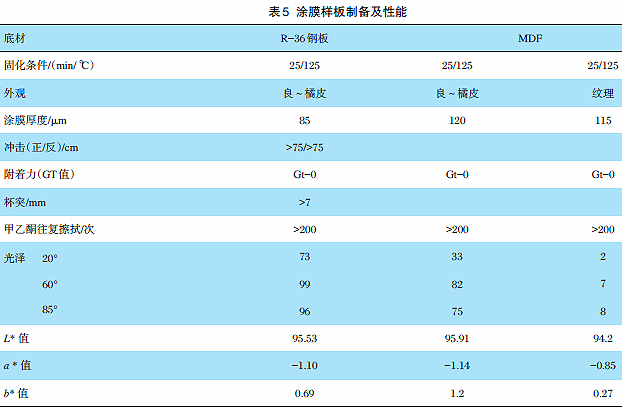

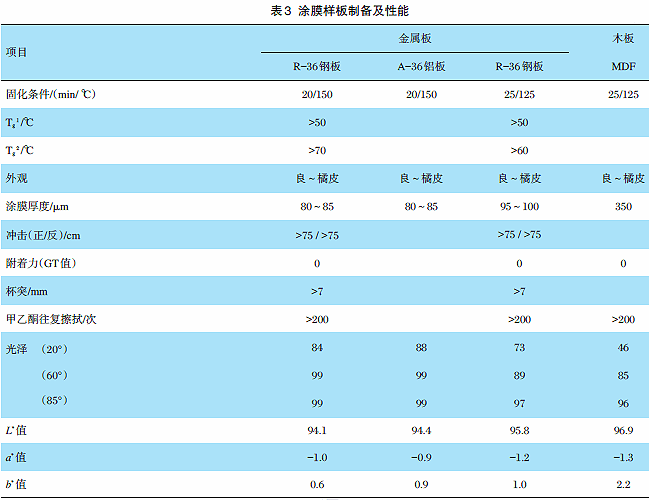

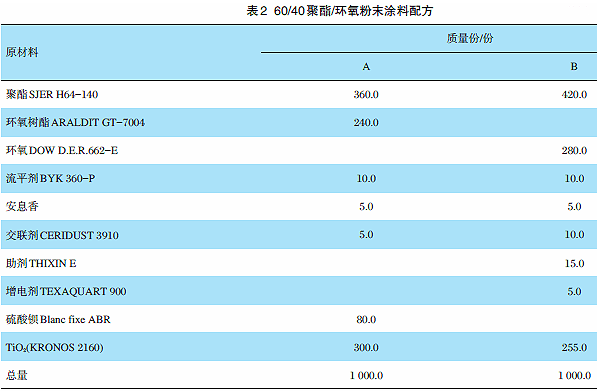

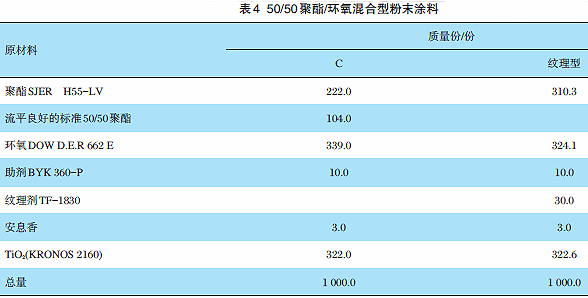

表2、表4 分别为60/40 聚酯、50/50 聚酯/环氧混合型体系。并分别测试了不同固化条件下的涂膜功能见(表3、表5)。
上一篇:关于绿色环保涂料的政策标准
下一篇:三个窍门帮您挑选环保涂料
