1 哑光聚氨酯粉末涂料

哑光聚氨酯粉末涂料，主要是靠固化反响期间引起不规则反响速率和微观结构粗糙程度构成的涂膜，当然实践应用技术应用于降低聚氨酯粉末涂料的光泽还应包括：

运用填料；加入微粉蜡之类不相混溶的资料；运用具有两种不同活性的粉末的混拼物；一种树脂与两种不同的固化剂的制造；两种不同树脂与一种固化剂的制造；运用涣散的活性消光剂；运用两种树脂和两种固化剂制造等等。

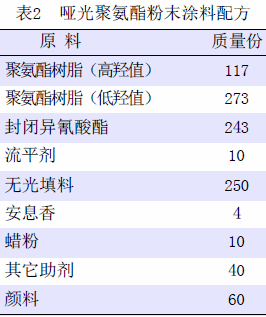

一些厂家哑光聚氨酯粉末涂料的配方见表2。

用表2配方可得光泽度为5°左右的聚氨酯粉末涂料，依据高羟值树脂与低羟值树脂的比例、填料的品种及加入量，能够调整涂膜光泽。

商家常用的另一种消光方法，是经过运用两种固化剂，一方面是使带有羟基的聚氨酯和己内酰胺关闭的异氰酸酯进行反响；

另一方面使固化交联其羧基的聚氨酯进行反响，该种方法所制得的成品功能也比较稳定。

2 通明聚氨酯粉末涂料

正由于聚氨酯粉末涂料具有优异的流平性和光泽，粉末涂料涂装的工业使用日益增多，特别近年来粉末涂料涂装进入汽车涂料范畴。

例如现在部分汽车的铝轮毂喷涂大多数选用罩光清漆或许通明粉末涂料，聚氨酯通明粉末涂料作为一种比较优异聚酯型涂料，其长处在于：

①涂膜通明清晰、不泛黄、不起雾；

②涂膜流平性佳，涂膜丰满度好；

③耐溶剂功能好；

④耐擦伤功能优异。通明聚氨酯粉末涂料由羟基聚酯、关闭异氰酸酯、催化剂、助剂等组合配制，其配方见表3。

需要阐明的是，在挑选原材料的时分要考虑聚氨酯与固化剂的反响活性及清晰度，还应筛选具有高透明性的流平剂及其它助剂，同时要注意生产工艺，避免交叉污染的发生。

相信跟着国内粉末涂料技能的日趋完善和粉末涂料原材料供货商供给功能不断提高的质料，国产粉末涂料清漆完全有可能满足轿车涂装的各项技能性要求。

3 内关闭低温交联固化体系

基于粉末涂料的发展方向，以及功能方面的考虑，开发内关闭低温交联固化体系已成为聚氨酯粉末涂料的研究重点。

因为外关闭型IPDI的烘烤过程会释放出挥发性的己内酰胺，形成针孔、气泡等弊端，对环境也存在影响。

新式的内关闭的IPDI技能，是在烘烤过程中，热分化生成NCO基，再与羟基聚酯树脂反响，其反响机理如下：此内关闭型的IPDI 固化体系所得涂膜功能优越，仅仅光泽及流平性较外关闭型IPDI 差。

聚氨酯粉末涂料的低温固化，从两方面出发，一是挑选适宜的固化剂，即恰当的IPDI及关闭剂，催化剂的控制，另一方面即挑选适宜的树脂。

4 聚氨酯粉末涂料及耐候型粉末涂料

跟着科技进步和人民生活水平的提高，野外耐候型粉末涂料以优秀的保光保色性而倍受涂料工业界同仁所青睐。

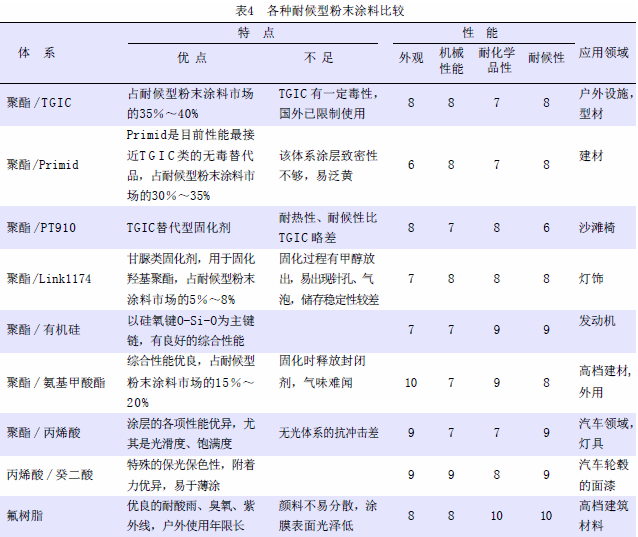

其应用领域越来越广泛，所占市场份额将会有较大的增加，据2002年世界粉末涂料产量统计，野外类型的粉末涂料占到粉末涂料总量的38.5%。关于各种耐候型粉末涂料，其特色和功能比较见表4。


注：1级表明最差，10级表明最好。

聚氨酯粉末涂料具有优良的涂膜、极佳的功能，已经在建材外用部件和空调等家电领域获得了广泛应用，在我国，聚氨酯粉末涂料的功能正在被人们所知道，所占的比例会逐渐添加。
