聚氨酯粉末涂料的制造是利用聚酯树脂中的羟基（R-OH）与异氰酸酯（R - N = C = O ）反应来完结，此交联反应会生成氨基甲酸酯键，异氰酸酯中的芳香族。

因为耐候性差，很少选用，常选用脂肪族的异佛尔酮二异氰酸酯（IPDI）和己二异氰酸酯（HDI）做固化剂。

二异氰酸酯在常温下大部分是具有挥发性的液体，R - N = C = O十分活泼，极易与羟基聚酯产生化合物反应。

所以，应用于聚氨酯粉末涂料的异氰酸酯固化剂都必须预封闭，首要是为了避免在烘烤前与羟基聚酯反应，等加热必定温度后异氰酸酯就会解封闭，与羟基聚酯树脂反应构成立体网状结构涂膜。

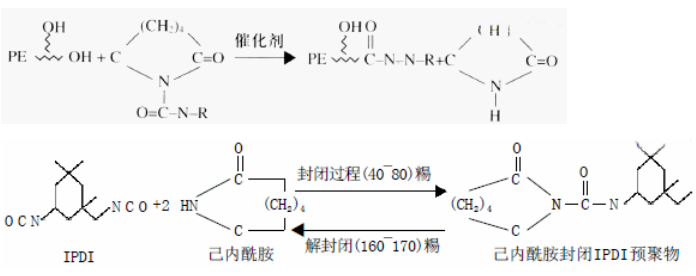

现在，最常用的体系是根据只在高于170℃以上才产生反应的己内酰胺封闭的异佛尔酮二异氰酸酯（IPDI），反应机理如下：

聚氨酯粉末涂料的配方

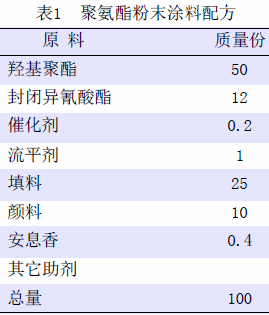

聚氨酯粉末涂料配方的规划是根据羟基聚酯、关闭异氰酸酯、催化剂、颜填料、助剂等组合制造，见表1。

将表1 配方组分进行称量、预混合、挤出、压片、破碎、粉碎、过筛、喷涂、烘烤，便能够得到功能优秀的聚氨酯粉末涂料。
