粉末涂料具有节能、环保、归纳性能优异的特点，相比传统的液体涂料，粉末涂料具有无溶剂蒸发的优势。但在实际喷涂固化进程中，粉末涂料仍然会有少数小分子物质蒸发，最常见的现象就是在固化进程中有“冒烟”现象。还有一种现象简单被忽视，那就是“手印”现象。

例如：喷涂好的工件，工人下件时手直触摸摸涂膜，简单发生“手印”现象；或许工件有瑕疵，二次喷涂固化，没有二次喷涂的地方，常常会出现之前触摸者的手印，而且手印非常显着；如果二次喷涂正好是之前手触摸的地方，涂膜之间的附着力还会出现问题。此类“手印”现象到处可见，尤其是亮光产品，“手印”现象更为显着。发生此类现象的主要原因，一方面是聚酯树脂中含有的低相对分子质量物质，制备成粉末涂料进行应用的进程中，在涂层外表分出，造成“手印”现象。

特别是夏季，涂层与人体手汗成分触摸，“手印”消光更为显着。另一方面是粉末配方中一些小分子助剂，具有较强的蒸发性和迁移性。如蜡粉、流平剂、安息香等，在固化进程中浮到涂膜外表，使涂膜外表发生一层薄膜，汗手触摸时简单发生手印。

本研究主要从聚酯树脂的组成视点研究粉末涂料的耐手印性能，以对苯二甲酸、间苯二甲酸、新戊二醇等为原料制备一种耐手印聚酯树脂，讨论原材料单体以及组成工艺对耐手印性能的影响，并简单介绍其在高光、砂纹粉末涂料应用中的耐手印情况。

1 实验部分

1.1 主要原料

新戊二醇(NPG)

三羟甲基丙烷(TMP)

4-环己烷二甲醇(CHDM)、乙基丁基丙二醇（BEPD）

乙二醇(EG)、对苯二甲酸(TPA)

间苯二甲酸(IPA)

己二酸（ADA）

草酸亚锡(FC2001

助剂：捷通达；异氰尿酸三缩水甘油酯(TGIC)

超细硫酸钡

流平剂(GLP588)、安息香

炭黑：卡博特；有机膨润土

砂纹剂：捷通达；701B

以上材料均为工业级。

1.2 主要仪器

5L玻璃合成装置、差热分析仪（Pyris6）

黏度仪

光泽仪

膜厚仪、双螺杆挤出机

静电喷涂设备

1.3 合成方法

1.3.1 树脂合成基础配方

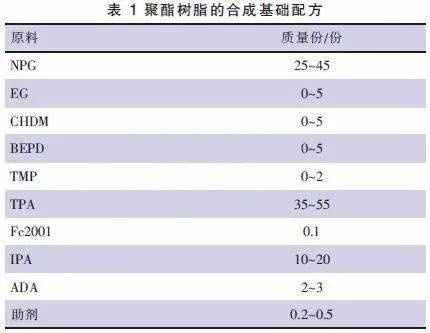

聚酯树脂的合成基础配方见表1。

1.3.2 树脂合成工艺

第一阶段：将配方量的醇（NPG、EG、CHDM、BEPD、TMP）投入反应釜中，加热至120℃，待醇熔化，开启搅拌后投入TPA和Fc2001，缓慢升温至248℃，保温至酸值6～10mgKOH/g；

第二阶段：降温至190～220℃，依次投入配方量的IPA和ADA，升温维持反应至反应物清澈，取样测酸值，达到43～47mgKOH/g后降温至230℃；

第三阶段：以-0.096MPa的真空度真空缩聚2h，测定酸值、黏度后降温至180～200℃，投入助剂，维持0.5h。即为本研究所用聚酯树脂。

1.4 粉末涂料的制备

将合成的聚酯树脂、固化剂TGIC、流平剂、颜填料、安息香等分别按配方比例均匀混合，再通过双螺杆挤出机挤出、压片，冷却后破碎、过筛，制备成粉末涂料。

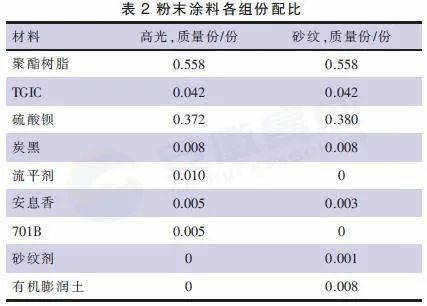

并将粉末涂料用静电喷涂的方式喷于经过处理的样板上，各组份配比见表2。最后，将制备好的样板置于烘箱中（固化条件：200℃/10min），固化成膜。
