金属表面无油、无锈，以及所构成的转化膜（磷化膜）能使粉末涂料大分子极性基团与基体充分“挨近”，不仅增强了粉末涂料与基体的结合力，并且还将磷化膜的防腐功用与粉末涂料的防腐功用联合起来，这将大大促进粉末涂层的防腐功用。

1、前语

金属表面前处理是为了添加基体与涂层的结合力。因此，进行前处理时必须彻底除掉表面的油污、锈蚀，并构成一层细密的转化膜，这样涂层的物理和化学功用以及使用寿命才有所提高，粉末涂装的优胜功用够充分表现出来。下面我们将谈论不同前处理（磷化）工艺与粉末涂料的配套性不同，以及对整个涂层质量的影响。

2、试验方法

试验用资料为宝钢出产的电镀锌板，试板标准150×750×0.8mm。所用前处理剂为广东省江门诚信化工厂产品，所用粉末涂料是杜邦华佳公司供给的耐候纯聚酯粉末。

2.1 工艺流程选定

要充分发挥粉末涂层的防腐功用，金属表面前处理的磷化工序是关键。为此，我们根据实践出产线的具体情况，选用如下工艺流程：

热水洗→脱脂→水洗→表调→磷化→水洗→纯水洗→水分烘干→静电喷涂→粉末固化。

2.2 转化膜的筛选及确认

我们知道，金属表面的转化膜按化学转化膜类型可分为下列三种：氧化铁-磷酸盐膜，它是无定形膜。这种膜孔洞较多，耐蚀性稍差，处理后需再进行铬酸盐处理，涂层结合力较好，膜厚约0.3g/m2。

磷酸盐锌膜（锌系，锌-钙系，锌-锰系，锌-镍系，锌-锰-镍系等），它是结晶型膜。这种膜是多孔的，具有出色的涂装功用，涂层结合力较好，膜厚1.0～2.0g/m2。

复合金属氧化物膜，它是无定形膜。这种膜主要由锌的氧化物组成，其间含有铁、钴和镍。复合金属氧化虽有较佳的涂装功用，但其耐蚀性较差；

处理后需再进行铬酸盐处理。完好的复合金属氧化物膜一般含钴或镍约5.4～18.0mg/m2；含铬约6.5～16.0mg/m2。

关于耐候性纯聚酯粉末涂料，选用磷酸盐锌膜较为适宜。因此我们选用3种不同锌系磷化液进行相关工艺试验，即锌系、锌-锰系和锌-锰-镍系。

2.3 涂层附着力的检验

经上述三种不同前处理（磷化工艺）之后，对涂装后的试板进行相关项目的检验，其间包含涂层附着力、抗冲击性以及涂层的外观质量等。

选用第一种前处理工艺（一般锌系磷化）的试板，表面经静电粉末喷涂（以下简称“喷塑” ），按百格法（间隔1mm）测得的表面涂层附着力差，成果抵达3级以上（大于35%掉落）。

选用第二种前处理工艺（锌-锰系磷化）的试板，表面经喷塑后按百格法（间隔1mm）检验得到的表面涂层附着力较好，成果抵达1级（5%掉落）。

选用第三种前处理工艺（锌-锰-镍系磷化）的试板，表面喷塑后按百格法（间隔1mm）检验得到的表面涂层附着力好，成果抵达0级（无掉落）。

这一检验成果表明：选用锌-锰-镍系磷化能很好地与耐候性纯聚酯粉末涂料配伍，它的涂层功用（耐蚀性、抗冲击性等）都优于其它两种磷化体系。

3、实验结果与剖析

3.1 不同系统磷化膜的晶相剖析

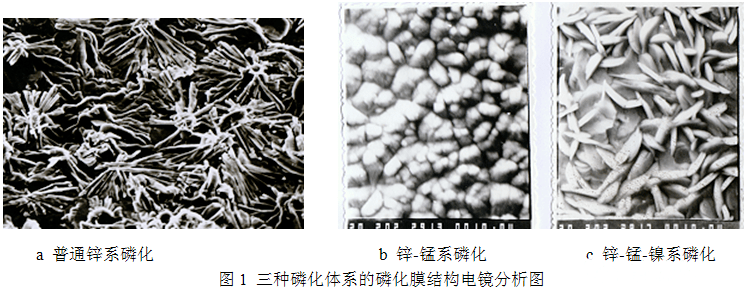

三种磷化系统的磷化膜结构电镜剖析图见图1。

从图1能够得出，磷化膜结晶的首要金属离子成分为锌、锰、镍等。镀锌表面构成的一般锌系磷化膜首要是磷酸锌结晶，在“活化中心”处结晶呈松枝状平面辐射翻开，孔隙率高，见图1a。在镀锌表面构成的锌锰系磷化膜首要是磷酸锌和磷酸锰的结晶，结晶呈多面块体状，因为结晶方向无序，致使磷化膜较厚，空地较大，见图1b。在镀锌表面构成的锌锰镍系磷化膜首要是磷酸锌、磷酸锰和磷酸镍的结晶，结晶呈针状或树叶状，结晶方向大部分有序，少量无序，致使磷化膜结晶详尽，见图1c。

3.2 与粉末涂料配套性

一般锌系磷化的结晶孔隙率高，简略吸收空气或环境中的水分，使涂层与基体结合力下降。因此此类磷化膜与粉末涂料的配套性较差。锌锰系磷化的结晶膜较厚，也会影响涂层与基体的结合力。特别是经过一段时间后涂层附着力会出现部分变差现象。因此，此类磷化膜与粉末涂料的配套性不稳定。锌锰镍系磷化的结晶孔隙率适中，膜结晶详尽，粉末涂料固化时涂料分子能进入到磷化膜中，增加涂层与基体的结合力。因此，此类磷化膜与粉末涂料的配套性较好。

4、结语

在镀锌板表面涂装粉末涂料时，要确保涂层的防腐功能，金属表面前处理与粉末的配套性极其重要。磷化膜系统、结晶巨细、孔隙率等因素都对粉末涂层有不同程度的影响。
